近距離無線押しボタンパトランプ警報システム-10〜15m離れたパトランプを無線押しボタンで操作します。

近距離無線押しボタンパトランプ警報システム-10〜15m離れたパトランプを無線押しボタンで操作します



無人受付や人の少ない作業現場、店舗の強盗対策、介護施設の警告装置に。
無線式押しボタンを押すと10〜15m離れた場所でパトランプが回って周囲にしらせます。





無線式ボタンで工事現場で使われているプロ用の大型パトランプを簡単に無線遠隔操作します。
ご家庭、店舗、会社、倉庫、工場、電子部品工場などで無線呼びだし装置に導入されています。



日本製。確かなクオリティ。





無線式押しボタンを押した時
無線式押しボタン
ロック式押しボタン1個付き。押しボタンを押すと電波の発信がスタートします。
連続送信。コンセント電源式もしくは電池式。

近距離無線。電波の届く距離10〜15m

無線スイッチ(受信機)+パトランプ
押しボタンから発信された電波を受信すると、回転灯に電源を供給し、パトランプが回り始めます。





無線式押しボタンを引っ張り上げてリセットした時
無線式押しボタン
押しボタンを引っ張り上げてリセットすると電波は停止します。

近距離無線。電波の届く距離10〜15m

無線スイッチ(受信機)+パトランプ
押しボタンから発信された電波が途切れると、パトランプに供給していた電源が止まります。
パトランプは停止します。





深夜営業のお店のセキュリティ防犯対策、不審者、強盗など危険を感じたときの周囲への連絡、介護現場での防犯用警報装置に御利用いただけます。
工場や大型店舗、倉庫での係員の呼出、緊急連絡、業務連絡。



緊急ボタン,非常用押しボタン,非常用押しボタン,屋外用警報ベル、車やお客様、係員の誘導と呼び出しに。



店舗や役所などの不審者、強盗対策にもご利用いただけます。
店舗や役所などの不審者、強盗対策にもご利用いただけます。



トイレの中で気分が悪くなったときに押しボタンを使って周囲に異常事態発生を知らせます。
トイレの中で気分が悪くなったときに押しボタンを使って周囲に異常事態発生を知らせます。





ご注意
本製品はランプや回転灯など照明器具の無線操作専用にご利用ください。接続する照明器具のワット数にご注意ください。





本製品は買い取り商品となっております。利用に伴う僅かな電気料金以外に月々の管理費用は必要ありません。
簡単に設置、導入できます。



利用方法

書店、質屋、リサイクルショップの緊急連絡、強盗犯の非常通報。



相談室、面談室の緊急連絡装置、非常ボタンシステム。



ゲームセンター、ビザ店、酒店、中古車販売店。酒店のレジの緊急連絡装置。無線誘導装置。
社内の業務連絡。



ネットカフェの深夜のレジの防犯対策、強盗対策。テナントビルなどでのトイレの緊急通報、非常ボタンシステム。



新聞販売店の緊急連絡ボタン、非常ボタン。



24時間保育所、託児所の不審者、トラブル時の緊急連絡。図書館のトイレで気分の悪くなった方の無線式緊急連絡ボタン。スポーツのジャッジ、判定の表示ツールに。





以下のような表示灯、回転灯を無線で操作する事ができます。



パトライト社の小型LED表示灯
パトライト社の小型LED表示灯。直径10センチ



メロディアラーム電子音内蔵電球回転灯
直径140ミリメロディアラーム電子音内蔵電球回転灯



ホーンスピーカ型音声合成警報器内蔵電球回転灯
ホーンスピーカ型音声合成警報器内蔵電球回転灯

機器類のご紹介

無線式押しボタン(コンセント電源式)
無線式押しボタン(コンセント電源式)
ロック式押しボタン1個付き。
押しボタンを押すと無線スイッチに無線通報し、回転灯が回り始めます。ボタンを引っ張り上げて戻すと電波送信は停止し、回転灯も停止します。
近距離無線送信機内蔵。 屋内用。
縦約70ミリ、横約70ミリ、厚み約50ミリ、重さ170グラム。 ※ACアダプターは除く
電源:ACアダプター(AC100V) 電源ケーブル1m付属。
電源端子台方式をご希望の方はご相談ください。





無線式押しボタン(ボタン電池式)
無線式押しボタン(ボタン電池式)
ロック式押しボタン1個付き。
防水ケース収納。 水気の多い浴室、シャワー室、トイレなどでもご利用いただけます。
電源:電池式
サイズ 縦約70ミリ、横約70ミリ、厚み約50ミリ







無線スイッチと回転灯を繋いだ写真
無線スイッチ
近距離無線受信機内蔵。
押しボタンからの電波による指示でスイッチをオンにし回転灯に電気を流します。
無線式押しボタン〜無線接点スイッチまでの電波通信距離 10〜15m。 通信距離は建物構造や途中の壁などの有無など設置環境により変わります。



電源:ACアダプター(AC100V)
電源端子台方式をご希望の方はご相談ください。



最大接続容量:100W
ブザーは無し。 高さ:122mm×幅83mm×30mm 重量:約130g 電源ケーブル1m付属。
※電源ケーブルの出ている面を下向きにして設置してください。



複数個の無線押しボタンと無線スイッチと回転灯
1台の無線スイッチ(受信機)+回転灯に最大20個までの無線押しボタンを登録して利用できます。







直径100ミリ小型LED表示灯
現在商品に利用している表示灯です。
パトライト社の小型LED表示灯。受信機に電源ケーブルで接続して使用します。
ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。外観は同じ。
黄色のパトライト社製小型LED回転灯の外観写真



黄色LED回転の駆動中の写真
黄色ランプの回転時の写真。
LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。
高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。



高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。



パトライト社製回転灯、4色からお選びいただけます
色は4色からお選びいただけます。



ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の2種類からお選びいただけます。ブザーの音量は90dbです。
材質(グローブ/ボディ)ポリカーボネート
適合規格 PSE



回転灯の3点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。




回転灯下側に出ている回転灯固定用3点ボルト。壁面固定用ブラケットにボルトを通して固定します。
以下 壁面固定用L字型ブラケットを表示灯(回転灯)に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真







無線中継機(※追加オプション)
無線中継機
電波の通信距離が足りない場合、電波発信側機器と受信側機器の間に配置します。
各々の機器から10〜15m以内で利用できます。見通しのいい空間ですと電波の届く距離は約2倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。
電源はAC100V。家庭用電源ACアダプター。
中継器の増設は1セットで2台(No.1、No.2)までです。
※中継機のご利用をご検討の場合はご相談ください。



無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。



本製品は日本国の電波法に合わせた設計になっております。外国の電波法にはマッチしておりませんので日本国内でご利用いただければと存じます。製品保証も日本国内の使用時のみとなっております。

価格、商品のお問い合わせ、見積もり依頼

【ご予算-消費税、配送料は別】



近距離無線式押しボタン回転灯システムの機器の単価



1.無線スイッチ(無線受信機-主装置)
 電源AC100V
 1台 37,000円





回転灯はブザー内蔵型とブザー無し型の2機種をご用意できます。
ご希望の機種をお選びください。



2.小型LED回転灯
 直径10センチ、ブザー無し
 色 黄色もしくは赤色
 電源ケーブル1m付属
 1セット 27,650円





3.小型LED回転灯
 直径10センチ、ブザー内蔵
 色 黄色もしくは赤色
 電源ケーブル1m付属
 1セット 29,650円





ご希望の型のボタンを必要台数お選びください。



4.固定式非常通報ボタン(無線送信機)
 電源:ボタン電池式
 1個 26,000円





5.固定式非常通報ボタン(無線送信機)
 電源:ACアダプター式
 1個 26,000円





6.無線中継機 屋内用 ※必要時
 電源:ACアダプター式
 1台 25,000円







本製品は受注生産品です。機器構成や運用方法により価格が変わります。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、
ご相談につきましては下記のお問い合わせ欄から お気軽にお問い合わせください。お見積もりは無料です。
性能向上のため外観が変更になる場合がございます。



納期
受注生産品につきましてはおおよそ2週間前後の御猶予をいただく場合がございます。お問い合わせください。





お見積もりのご依頼を無料で承ります。お見積もり書はFAXでも送信させていただけます。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com



個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。
詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。



商品への質問と回答

質問 パチンコ店(機械設備の多い遊技場)で使用できますか?
パチンコ台に近接して取り付けますと、パチンコ台から出ている思われる電磁波に干渉を受けて電波があまり飛ばなかった、という事例がございますのでご注意をお願い申しあげます。





質問 同じ部屋で複数台利用することができますか?
押しボタンの電波の周波数は同じです。同時に複数のボタンを押す可能性のある場合は電波が届く範囲内で3セットまでの利用をお勧めします。





質問 ボタンとパトランプの間にコンクリート壁がありますが電波は通るでしょうか?
電波が着信するのが難しいかもしれません。ボタンとパトランプの距離を少しでも近くなるように配置していただくか、中継機を配置することをおすすめいたします。





質問 パトランプの位置に電源がありません。電池で動かないですか?
たいへん申し訳ございませんが、大型パトランプは電池では動きません。解決策として、業務用のバッテリを使用して、定期的の充電しながらご利用いただく方法がございますので、ご相談ください。





質問  パトライトを2ヶ所同時に点灯させることは可能でしょうか?可能な場合は無線受信機を2つ必要ですか?パトライトだけ2つ必要なのか教えてください。受信機1台で2台のパトライトを動作する場合、受信機中に回転灯を接続する電源端子台を1個追加して1台の受信機に2台の回転灯を有線ケーブルで接続する事もできます。
ただ、1台目の回転灯、2台目の回転灯の両方を1台の受信機にケーブルで繋いで配線するのが難しい場合には、無線スイッチ(受信機)1台+表示灯1台を2セットご利用いただく方がおすすめだと思います。





質問 建物電源部に無線スイッチ(受信機)を設置しようと考えています。取り付け工事の際に無線スイッチの電源の結線とパトライト用の結線が簡単にできるように端子台方式にできないですか?
電源部分の端子台方式への変更は可能です。
無線スイッチのAC100V電源入力部分-内部端子台方式。
パトランプの電源ケーブルを接続する部分-AC100V出力端子台方式。
無線スイッチの中には、受信機へのAC100V電源供給端子1個とパトランプへの電源供給用AC100V端子の2個の端子台が内蔵されます。





質問 ロック式押しボタンとは?
ボタンを押すと押し込まれた状態で一旦固定されます。押し込まれて入る状態の間、電波が送信されて続けます。それに合わせて受信機のスイッチはオンになります。
受信機を止める場合は、ボタンを引っ張り上げてが元の待機状態に戻します。 ボタンが戻ると電波が停止し、受信機も停止します。





質問 無線押しボタンを追加する事はできますか?
無線受信機内部の設定スイッチ操作で簡単に無線押しボタンを追加登録することができます。作業は簡単です。
専用の無線押しボタンには出荷時にそれぞれ独自のI/D番号が電波の中に登録されています。
無線受信機内部の設定スイッチを登録モードにします。
受信機が登録モード中に新規に登録する無線押しボタンを押して専用の電波を近くで送信させます。
発信された電波の上に登録されているIDコードを受信機が認識すると、自動的に受信機の内蔵メモリに登録されて、同じシステムの中で使用できるようになります。作業はたいへん簡単です。
追加でご注文いただいた際は商品と一緒に登録マニュアルを同封させていただいております。





質問 無線式非常ボタン2個のどちらを押しても3台の回転灯がが反応するようにしたいです。
2個の無線式非常ボタンを3台全ての無線式フラッシュブザーにID登録します。そうすると2個の内のその非常ボタンを押しても3台の無線式フラッシュブザーが同時に作動するようになります。





質問 青の表示灯(回転灯)を希望しますが納期はどのぐらいですか?
黄色と赤色の表示灯と、青色と緑色の表示灯は納期が異なります。青色と緑色はランプメーカーでも完全受注生産扱いとなっていますので入荷に時間がかかります。黄色と赤色の表示灯は通常1〜2週間ほどで入荷しますが、青色と緑色の表示灯はランプメーカーにも在庫のないときは1〜2ヶ月ほど入荷に時間がかかる場合がございます。





質問 無線スイッチ(無線受信機)と表示灯、回転灯を金属ポールに固定することは出来ますか?
ポール設置をご希望の場合は機器類の裏面にクランプを予め取り付けてネジで締め上げることで金属ポールに固定することができます。ご相談ください。





質問 無線受信機に標準の直径10センチブザー内蔵表示灯を接続していますが音声アナウンスを流す大型回転灯に変更することはできますか?
可能です。その場合、無線受信機に仕様変更(改造)が必要となります。
受信機を一旦お預かりすることとなりますので、何とぞご容赦をお願い申し上げます。回転灯と一緒にお見積もりをさせていただきます。





質問 無線受信機に800W分のランプを接続して遠隔操作できますか?
製作の際に予め受信機側で使用するランプ類の消費電力をご指定いただけば接続容量最大1000Wで製作することも可能です。





複数の押しボタンが同時に押されると動作が反転する事はありませんか?





1つのボタン操作で2台の回転灯を同時に作動させることはできますか?





無線スイッチ内部の電源線の結線部分を端子台方式にできませんか?





特徴のある呼び出し音をならすことは出来ませんか?







商品の取付方法

取付は簡単です。日曜大工程度の作業で取付できると思います。以下のようなおおまかな流れとなります。



1.無線スイッチ(受信機)と回転灯を電源の切れた状態で繋ぎます。



2.設置をご希望の位置に、据え付け式押しボタンと無線スイッチ+回転灯をご希望の位置に置きます。



3.無線スイッチ+回転灯の電源プラグを近くのコンセントに差し込みます。
無線スイッチは横倒しではなく、壁付けのように立てかけて置いてください。



4.押しボタンを押します。無線スイッチに電波が届いて回転灯が作動するかを確認してください。
ボタン〜無線スイッチまでの電波の届き具合のチエック。
ボタンを押したら回転灯が回り出し、ボタンを引っ張って元に戻すと回転灯は停止します。



5.ボタンに連動して回転灯が正常にオンオフの作動するのを確認できたら、
据え付け式の押しボタン、無線スイッチ、回転灯をネジで壁面などにしっかり固定してください。





以上で完了です。





無線式押しボタンの取付方法
固定式押しボタンの上下にネジを通す穴が上下に開いています。2本のネジで壁面などにしっかり固定します。
電池式の押しボタンは軽量ですので、接着面がすべすべして水平の場合は強力な産業用両面テープで机やタイルなどに接着固定します。
※接着面に凹凸がある場合はネジ止めをおすすめします。

オプション機器

以下のような回転灯を使うセットも製作できます。価格はご相談ください。



メロディアラーム電子音内蔵電球回転灯
(※取り寄せ品-価格は別途お問い合わせください。)
メロディアラーム電球回転灯
株式会社デジタル製(前アロー株式会社製)。
無線スイッチに接続してご利用いただけます。防雨構造、屋外設置可能。



105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から1つを選ぶことができます。
保護特性IP23(正方向取り付け時)。
ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V





ベル音(プルルル)
ブザー音(ブーブーブー)
チャイム音(ピンポーン)
呼び出し音(プポピポ)



明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ





ホーンスピーカ型音声合成警報器内蔵電球回転灯
直径140ミリ ホーンスピーカ型音声合成警報器内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。)
株式会社デジタル製(前アロー株式会社製)。
無線スイッチに接続してご利用いただけます。



105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
音声は起動信号がワンショット(50ms以上)の場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。
回転灯一体型です。
保護特性IP23(正方向取り付け時)です。
本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。



標準コメントライブラリーから音や単語を選んで音声アナウンスを作ります。用語の組み合わせは自由です。
(コメント例)
車 出庫します ご注意ください
ピンポン 車輌 出入りします ご注意ください
ピンポン 車 出庫します ご注意ください
ピンポン 出庫します ご注意ください
ピンポン コンベアーライン 起動します
ピンポン コンベアーライン 起動します
ピピピ 搬送車 緊急停止 緊急停止



ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V



応用例

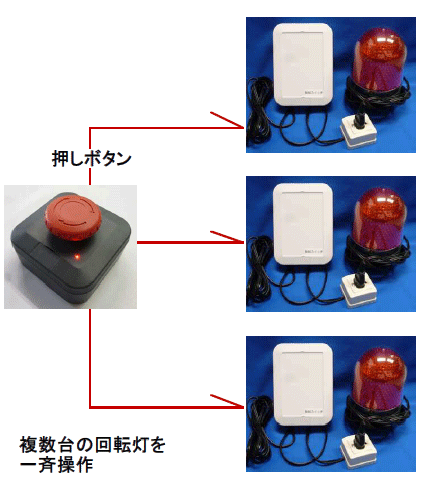

1個の押しボタンで複数台の無線パトランプを一斉操作する事ができます。
1個の押しボタンで複数台の無線パトランプを一斉操作する事ができます





複数個の押しボタンで1台の無線パトランプを遠隔操作できます。
複数個の押しボタンで1台の無線パトランプを遠隔操作できます
